Für die betreffende Arbeit wurde das patentierte Multipoint-Injektionssystem mit kapillarer Verteilung vorgesehen, das die Injektion von Harzen in den Boden durch eine spezielle Kanüle mit mehreren seitlichen Öffnungen (12-14) ermöglicht.
Dieses System erlaubt die Erstellung eines sehr dichten Injektionsnetzes im Boden und gewährleistet eine homogene Verteilung. Die Harze treten gleichzeitig aus allen Öffnungen der Injektionskanüle aus, was durch die Anordnung der Öffnungen ermöglicht wird, die in Tiefe und Größe abgestuft und kalibriert sind. Zudem wird die Harzabgabe nahe den Austrittsöffnungen konzentriert, was eine Streuung oder Unterbrechung der Behandlung verhindert. Dies wird durch die Möglichkeit erreicht, Injektionen intermittierend durchzuführen, sowie durch die schnelle Aushärtung des Harzes.
Verteilung von Injektionsnetzen und Harzdiffusionspunkten
Bei der Bodenverfestigungsmaßnahme wurde ein spezielles Überwachungssystem eingesetzt, um die Struktur sicher und kontrolliert wiederherzustellen.
Dieses System wird bei allen Bauprojekten von Uretek angewendet und besteht aus:

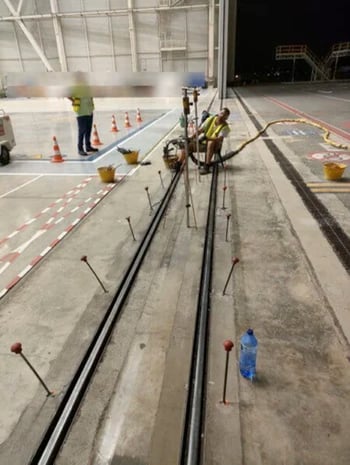

- Lokale Laserüberwachung:Diese Instrumentierung mit einer Genauigkeit von ± 0,5 mm besteht aus einem Lasersender, der in angemessener Entfernung zum Arbeitsbereich platziert wird, und einer Reihe von Empfängern, die starr an den Wänden befestigt sind und die vertikalen Bewegungen aufzeichnen.
Die aufgezeichneten Hebungen sind ein Indikator für die Wirksamkeit der Behandlung. Das expandierende Harz übt zuerst Druck auf die Bereiche aus, in denen die Spannungen am geringsten sind, um eine Verdichtung zu erreichen. Sobald ein Gleichgewicht zwischen den horizontalen und vertikalen Spannungen im Bauwerk erreicht ist, setzt das Harz seine expansive Wirkung fort und übt vertikalen Druck auf das Fundament aus, was von den Lasersensoren als vertikale Verschiebung der Struktur registriert wird. - Überwachung der injizierten Harzmenge: Um den Anforderungen des Projekts gerecht zu werden, werden die in den Boden injizierten Harzmengen über Messungen im Werkstattwagen erfasst.

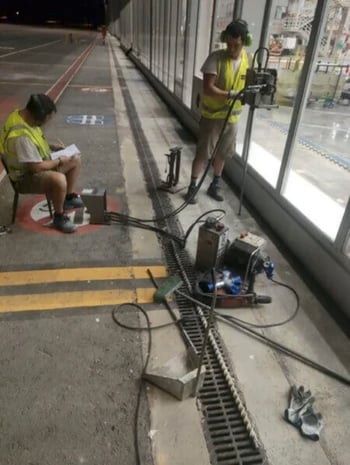

- Penetrometrische Prüfungen: Der Erfolg der Intervention wird durch vergleichende dynamische Penetrometrie-Tests überprüft, die eine Bewertung der Verbesserung der mechanischen Parameter des injizierten Bodenvolumens ermöglichen.

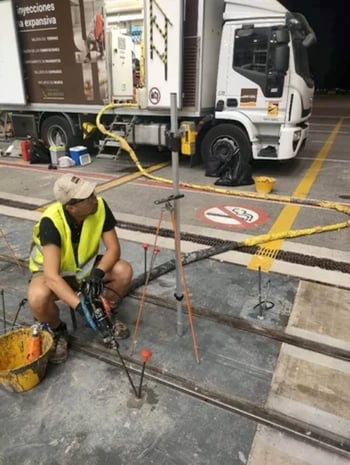

Uretek Deep Injection® Intervention: Der Bediener injiziert das Harz in den Boden und überwacht die Hebungen der Struktur mithilfe der lokalen Laserüberwachung. Der Anstieg der mechanischen Parameter des Bodens wird durch vergleichende penetrometrische Tests überprüft.
Das Design der Kanülen und die Optimierung des Injektionsprozesses wurden in einer Reihe von Studien und Experimenten in Zusammenarbeit mit den Professoren Manassero und Dominijanni vom Polytechnikum Turin untersucht.
Die Studie begann mit der Analyse von Daten aus Injektionstests, die im Freien an Rohren mit unterschiedlichen Bohrschemata durchgeführt wurden. Auf Basis der erzielten Ergebnisse wurde das beste Schema identifiziert, um eine neue Konfiguration zu entwickeln, die es ermöglicht, die injizierte Harzmenge gleichmäßig in unterschiedlichen Tiefen entlang des Rohrs zu verteilen. Schließlich wurden die Auswirkungen des Harzflusses in das Rohr und die Viskosität des Harzes auf die Verteilung des Flusses in den verschiedenen Austrittstiefen des multiperforierten Rohrs analysiert.

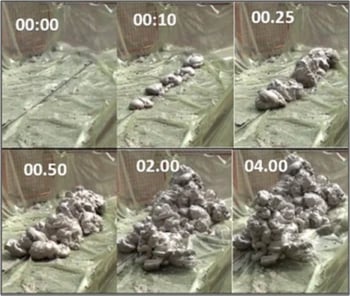

Verteilung des Injektionsnetzes und der Harzverteilungspunkte (oberes Bild), Sequenz von Rahmen, die die Ausbreitung des expandierenden Harzes um die Injektionskanüle herum hervorheben (unteres Bild).
