URETEK DEEP INJECTIONS®
Expansionsharzinjektionen zur Baugrundverfestigung

Unsere einzigartige Uretek Deep Injections®-Technologie nutzt Expansionsharzinjektionen, um die Bodenfestigkeit durch die Anwendung des Uretek Multipoint®-Systems zu verbessern.

Wir verfügen über 5 verschiedene Arten von Expansionsharzen, die wir je nach Bodenbeschaffenheit und Art des Eingriffs auswählen.

Wir setzen die Uretek Deep Injections®-Technologie bei Setzungen ein, die durch die Absenkung des Fundaments oder der Bodenplatte von Bauwerken oder Straßenoberflächen entstehen. Weitere Einsatzgebiete umfassen:

Verbesserung der mechanischen und hydraulischen Eigenschaften des Baugrundes bei bestehenden Bauwerken, im Falle von Sanierungen und/oder Aufstockungen
Verringerung des Risikos der Bodenverflüssigung für mehr Resistenz gegen Erdbeben
Beseitigung von durch Auswaschung oder Erosion verursachten differenziellen Setzungen
Wiederherstellung der Tragfähigkeit des Bodens im Falle von Instabilitäten aufgrund von differenziellen Setzungen.

Durch das neue, patentierte Uretek Multipoint-System, das eine Kapillardiffusion des Harzes für eine homogene Baugrundbehandlung gewährleistet, injizieren wir schnelle expandierende Kunstharze mit hohem Quelldruck.

FUNKTIONSWEISE DES INJEKTIONSSYSTEMS URETEK MULTIPOINT®

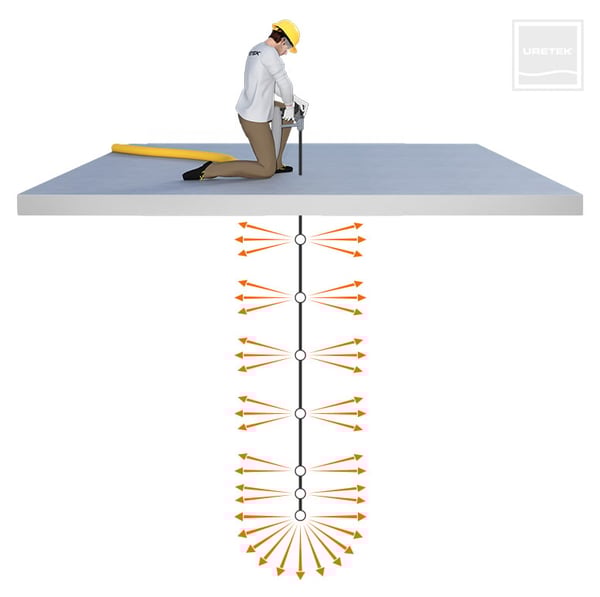

Vor kurzem haben wir die Deep Injections®-Technologie durch das Multipoint®-Injektionssystem - Kapillardiffusion - ergänzt, bei dem Harze durch eine Injektionslanze mit mehreren seitlichen Löchern (12÷14), injiziert werden (während das traditionelle System mehrstufige Injektionen durch eine Injektionslanze mit nur einer Austrittsöffnung vorsieht).

Wir führen die Injektionen intermittierend durch, wobei sich die Abgabe des Gemischs mit Pausen von vordefinierter Dauer abwechselt.
Die Versuche begannen Anfang 2017 und endeten im Juli 2018 mit der Anmeldung des entsprechenden Patents: Internationale Patentanmeldung Nr WO2020 / 011414).

ENTDECKEN SIE DAS PATENTIERTE URETEK-MULTIPOINT-INJEKTIONSSYSTEM KLICKEN SIE HIER

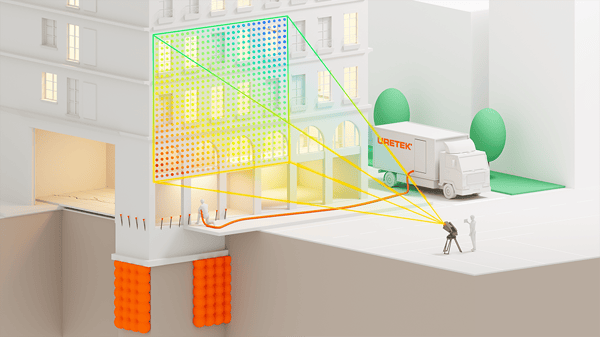

Die über dem behandelten Bereich liegenden Strukturen werden ständig und in Echtzeit mit punktuell ausgerichteten Systemen wie Laser oder mit globalen Systemen wie Radar überwacht.

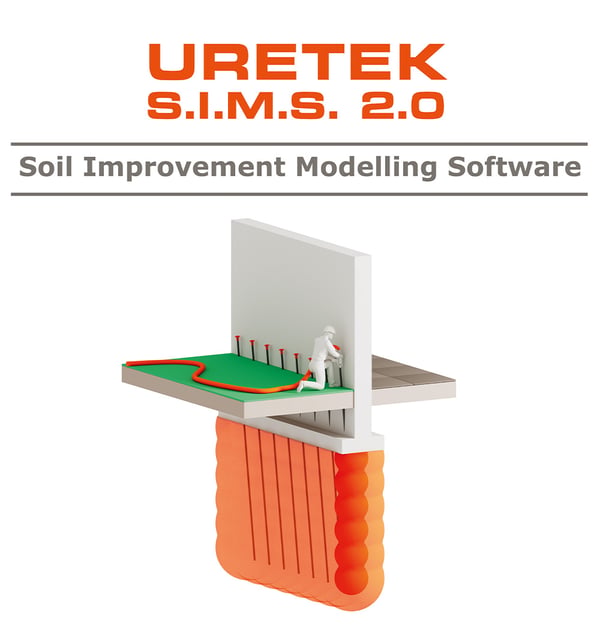

Wir können die Eingriffe mithilfe einer exklusiven Software planen, die in Zusammenarbeit mit dem Polytechnikum Turin entwickelt wurde und den Technikern auf Anfrage zur Verfügung steht.

Klicken Sie hier, um alle Funktionen der SIMS 2.0 Software zu entdecken.

BESSERE RESULTATE GEGENÜBER HERKÖMMLICHEN INJEKTIONEN DANK DEM MULTIPOINT-SYSTEM

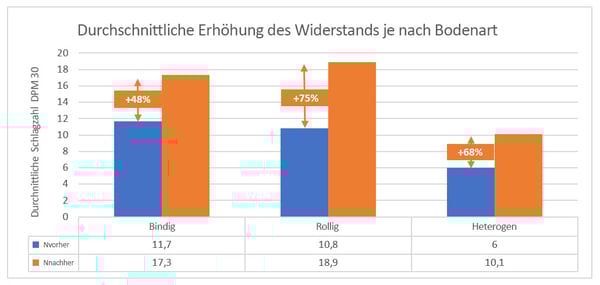

MULTIPOINT:Diagramm, das sich auf die durchschnittliche Anzahl der Schläge bezieht, die vor und nach den Injektionen in den von der Behandlung betroffenen Bodenvolumina durch eine DPM30 Rammsonde gemessen wurden. Grafische Ausarbeitung der Daten von 33 Testbaustellen.

Bei der Deep Injections®-Methode wird der Boden verdichtet und verfüllt, indem so viel Harz wie möglich injiziert wird, bis mit Hilfe von Nivellierlasern oder Radaren ein Beginn der Anhebung des Bauwerks festgestellt wird.

Die Harze besitzen einen hohen Quelldruck, der für die Verdichtung des Bodens unerlässlich ist.

Wann verwenden wir Uretek Deep Injections® ?

Wenn der Baugrund nicht die erforderlichen mechanischen oder hydraulischen Eigenschaften aufweist. Also sowohl bei Instabilität aufgrund von Setzungen des Baugrundes als auch bei Sanierungen oder Aufstockungen, die eine Erhöhung oder Umverteilung der Lasten mit sich bringen.

Die Vorteile

Nachhaltiger Eingriff, der das Bauwerk nicht verändert oder beschädigt
Ohne Ausgrabungen oder Maurerarbeiten
Möglichkeit der Intervention auch nur an einem Teil der Struktur
Kontrolle mit Nivellierlasern oder Radarsystem für maximale Sicherheit
Schneller Eingriff ohne Unterbrechung der Aktivitäten
Geringe Staubentwicklung aufgrund geringem Bohrlochdurchmesser
Minimales, mobiles und autonomes Baustellensystem, das auch auf kleinstem Raum aufgestellt werden kann.

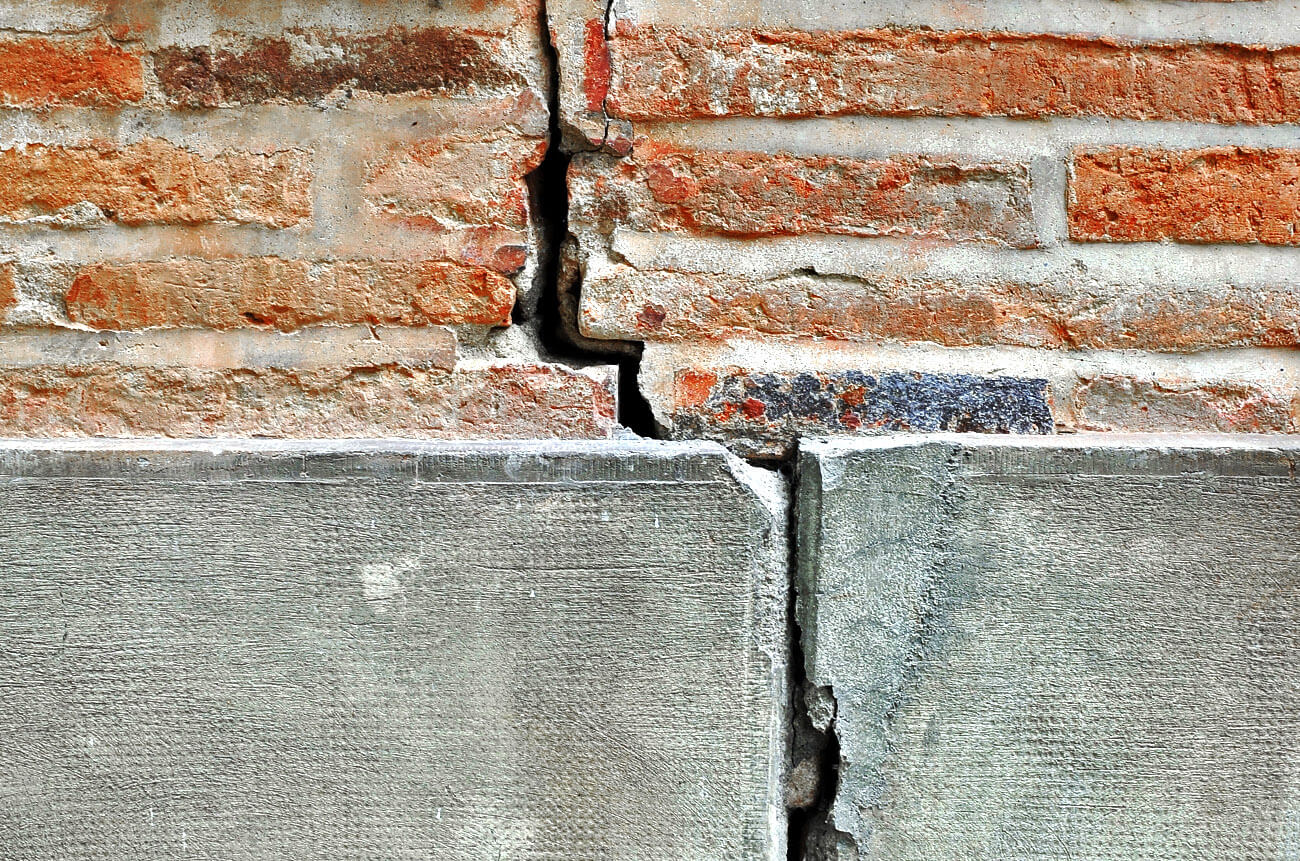

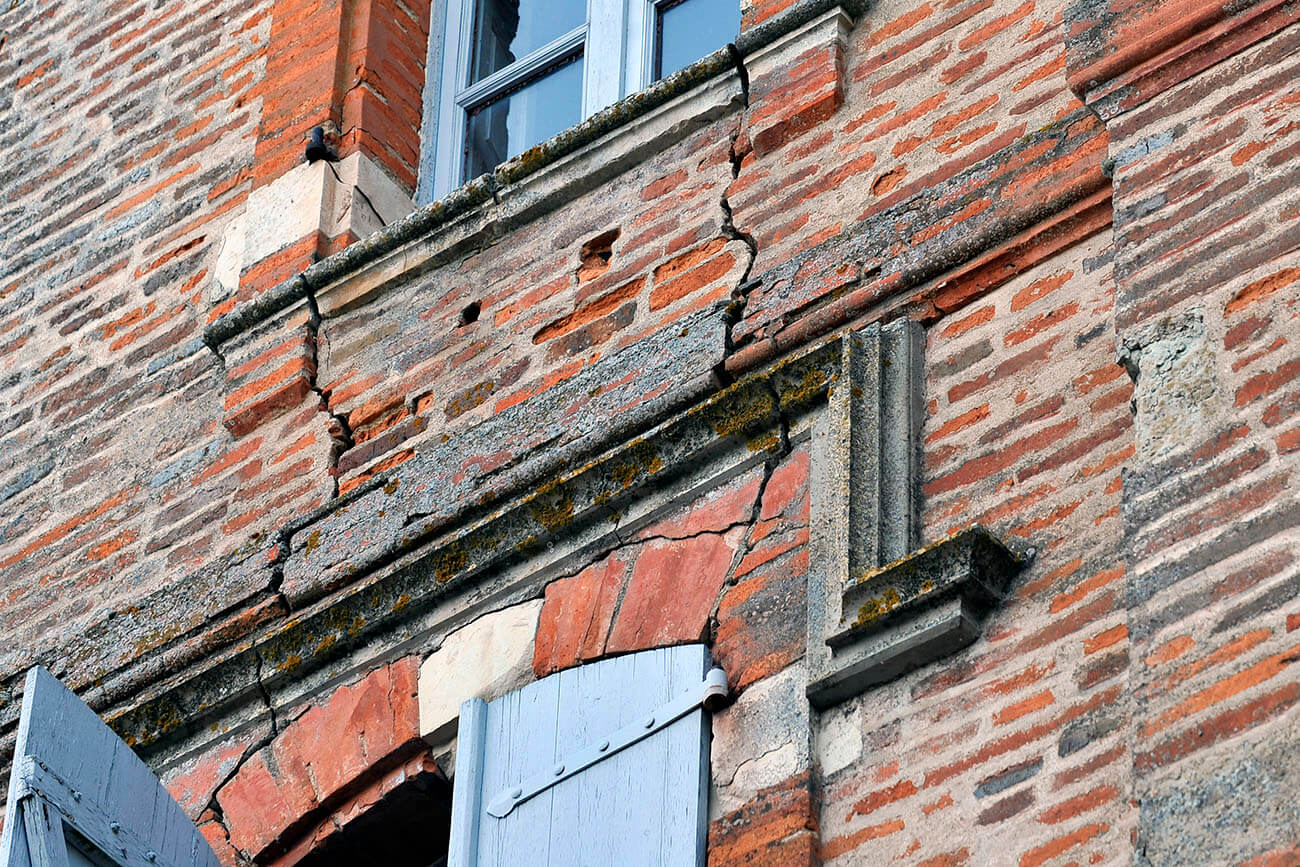

Risse in Wänden wegen Setzungen im Baugrund

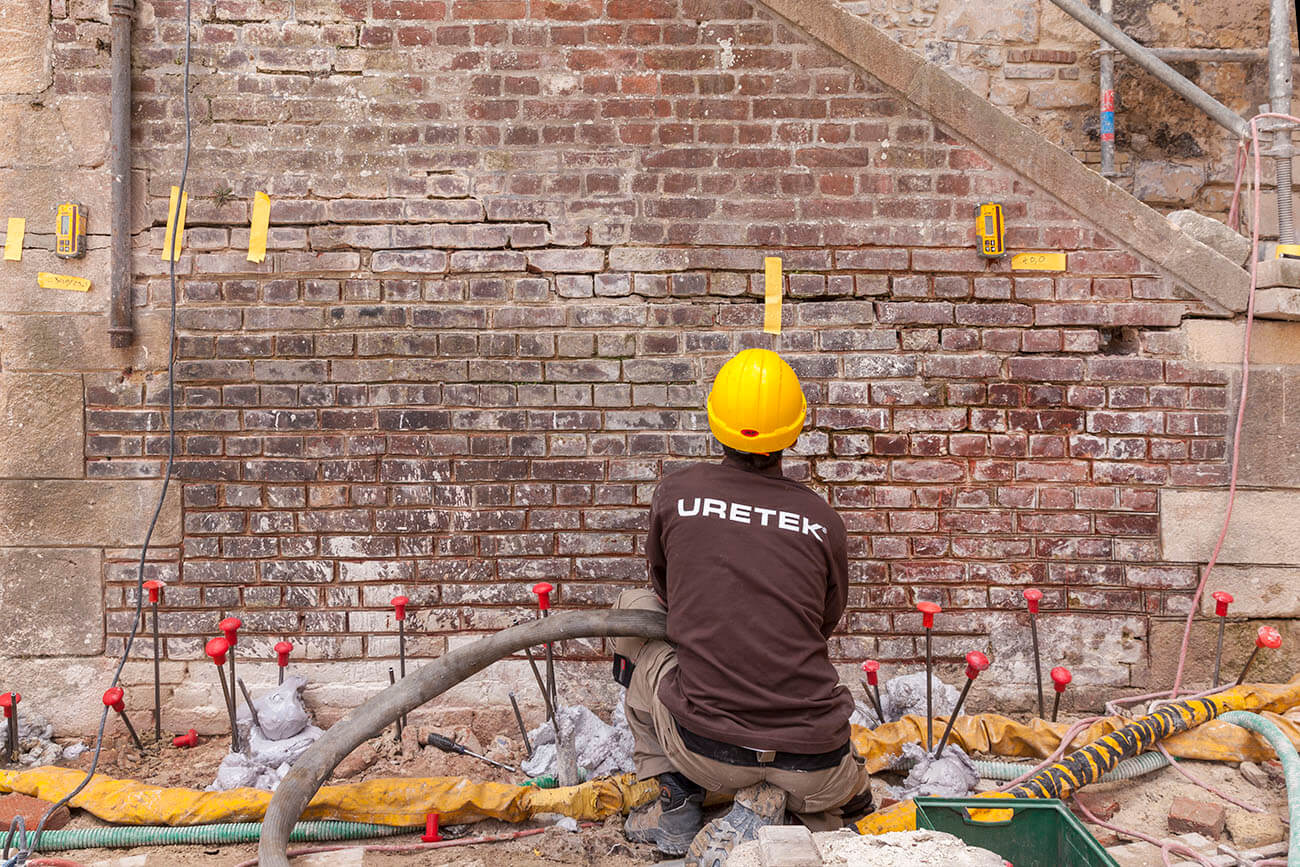

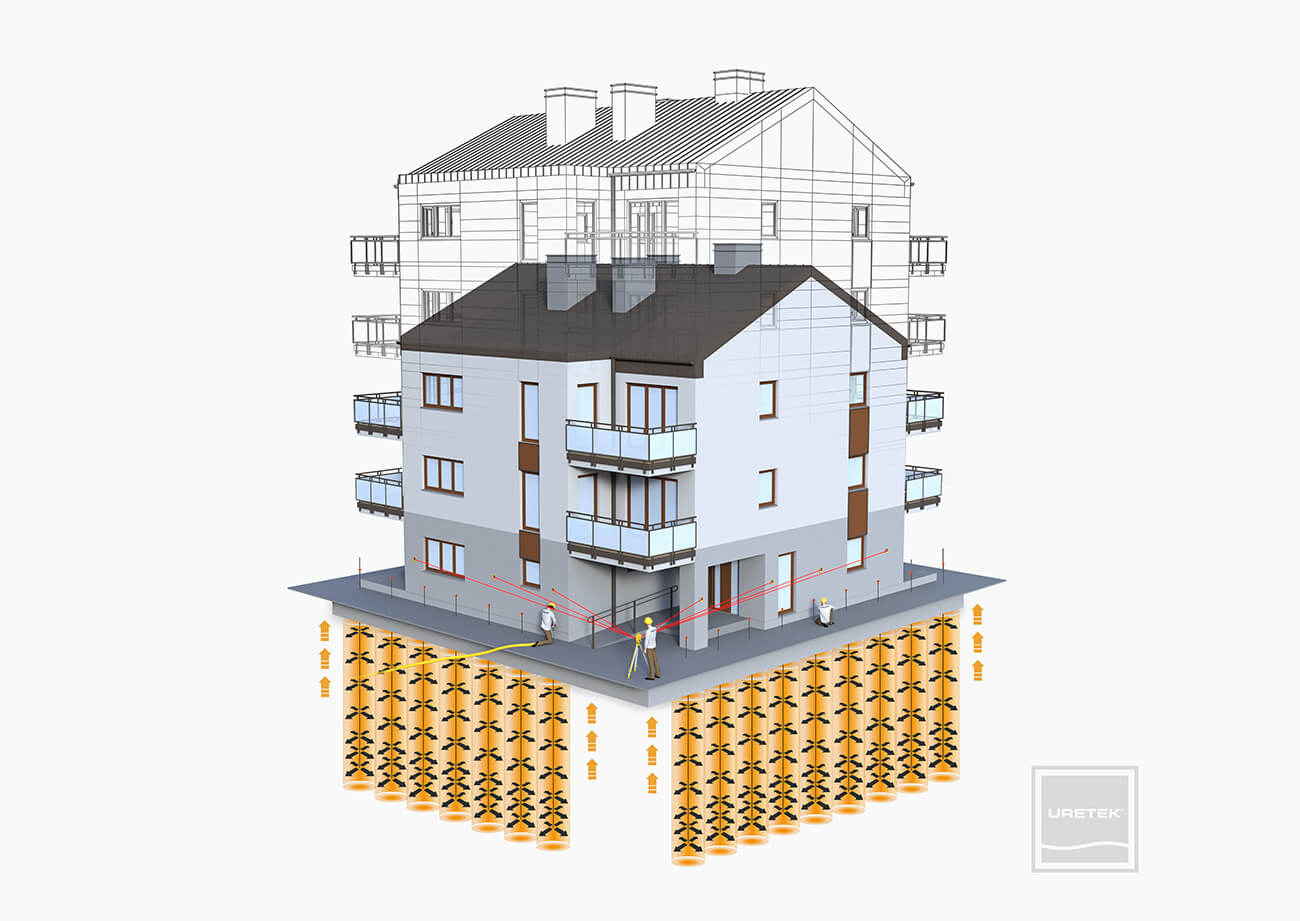

Sanierung von Fundamentsetzung mit URETEK Kunstharzinjektion

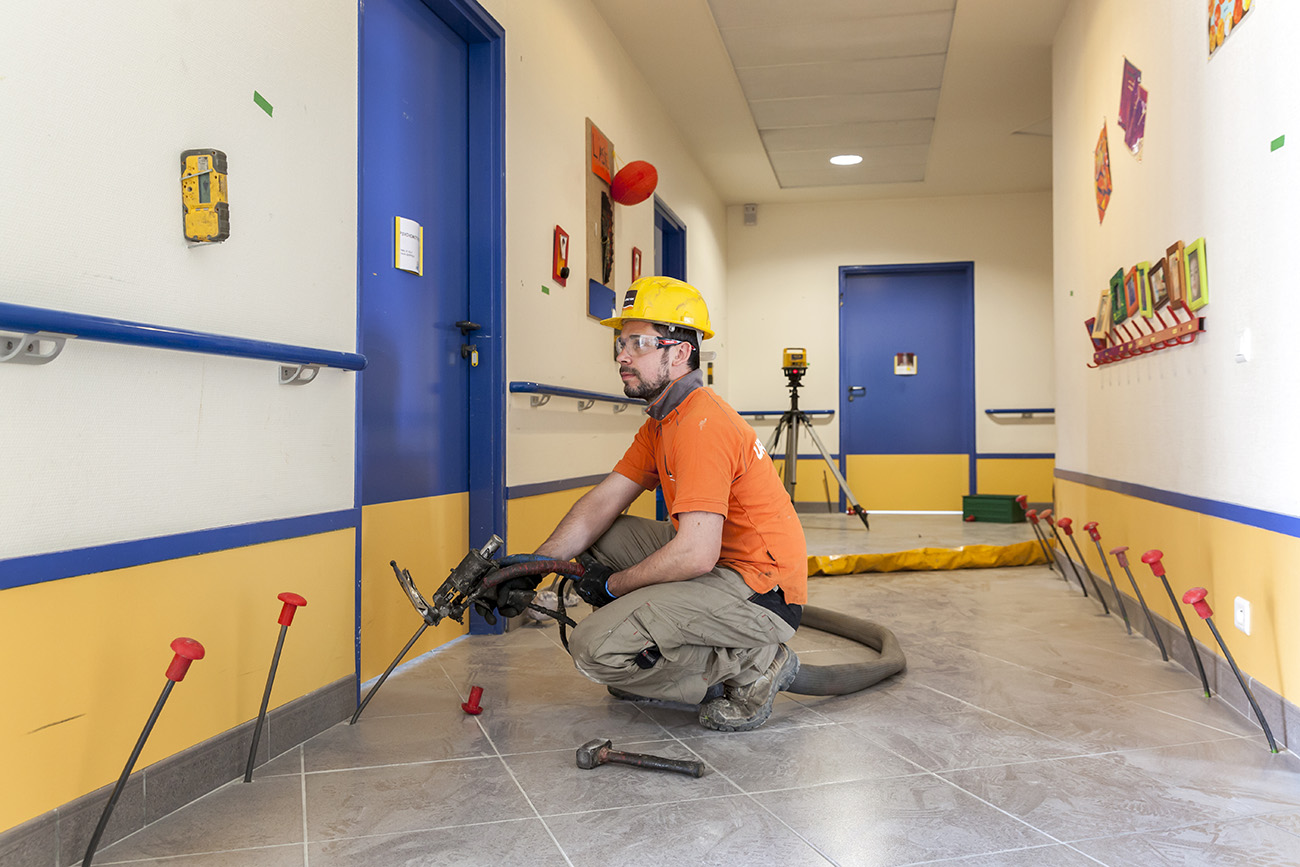

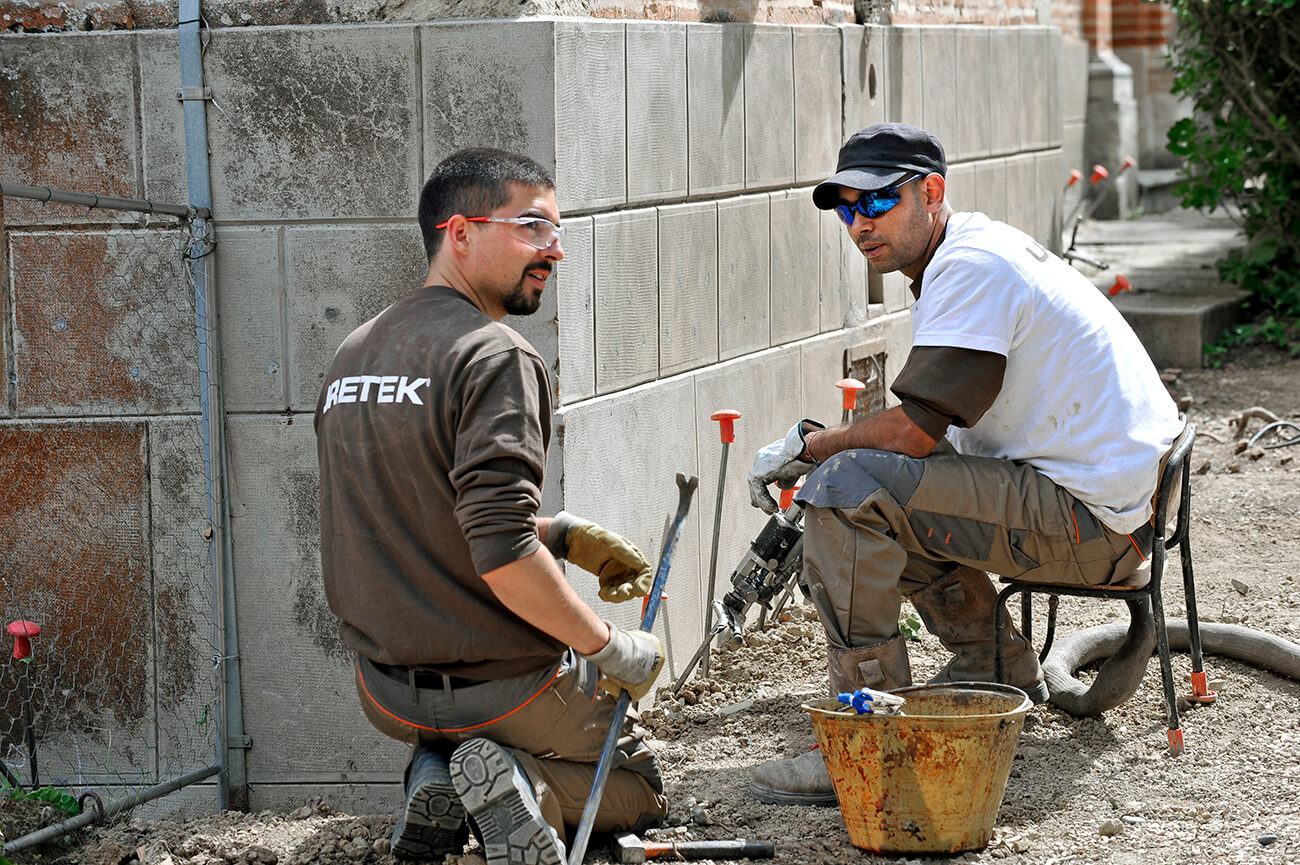

Fundamentstabilisierung mit Injektion von Expansionsharz

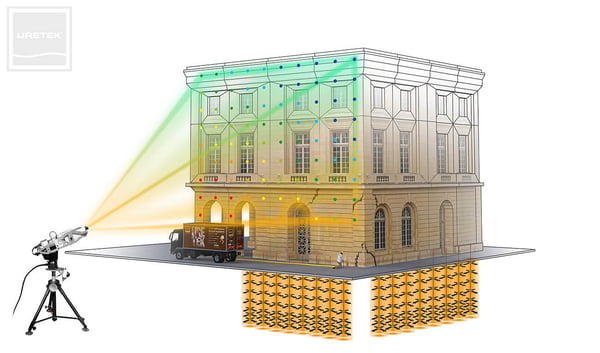

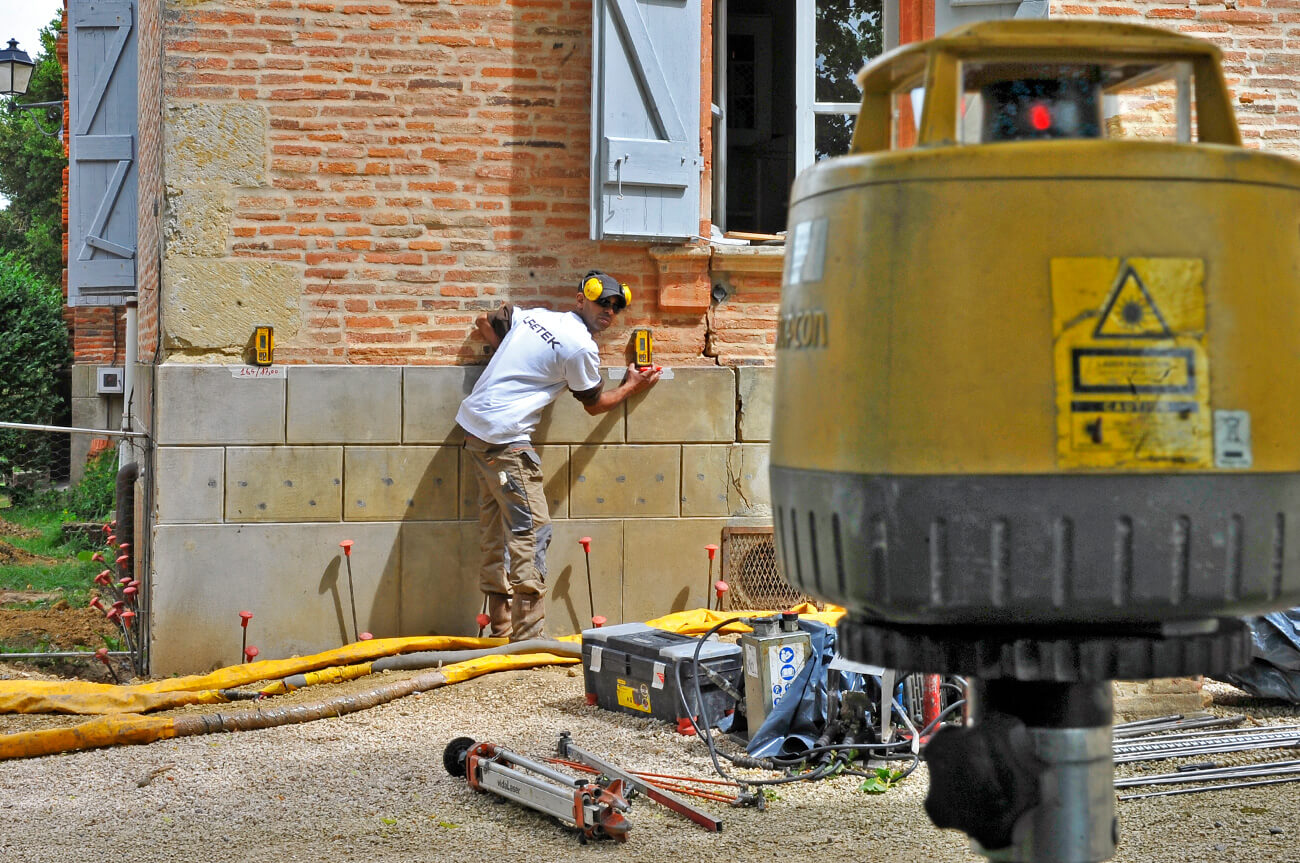

Radarüberwachung während der Kunstharzinjektion

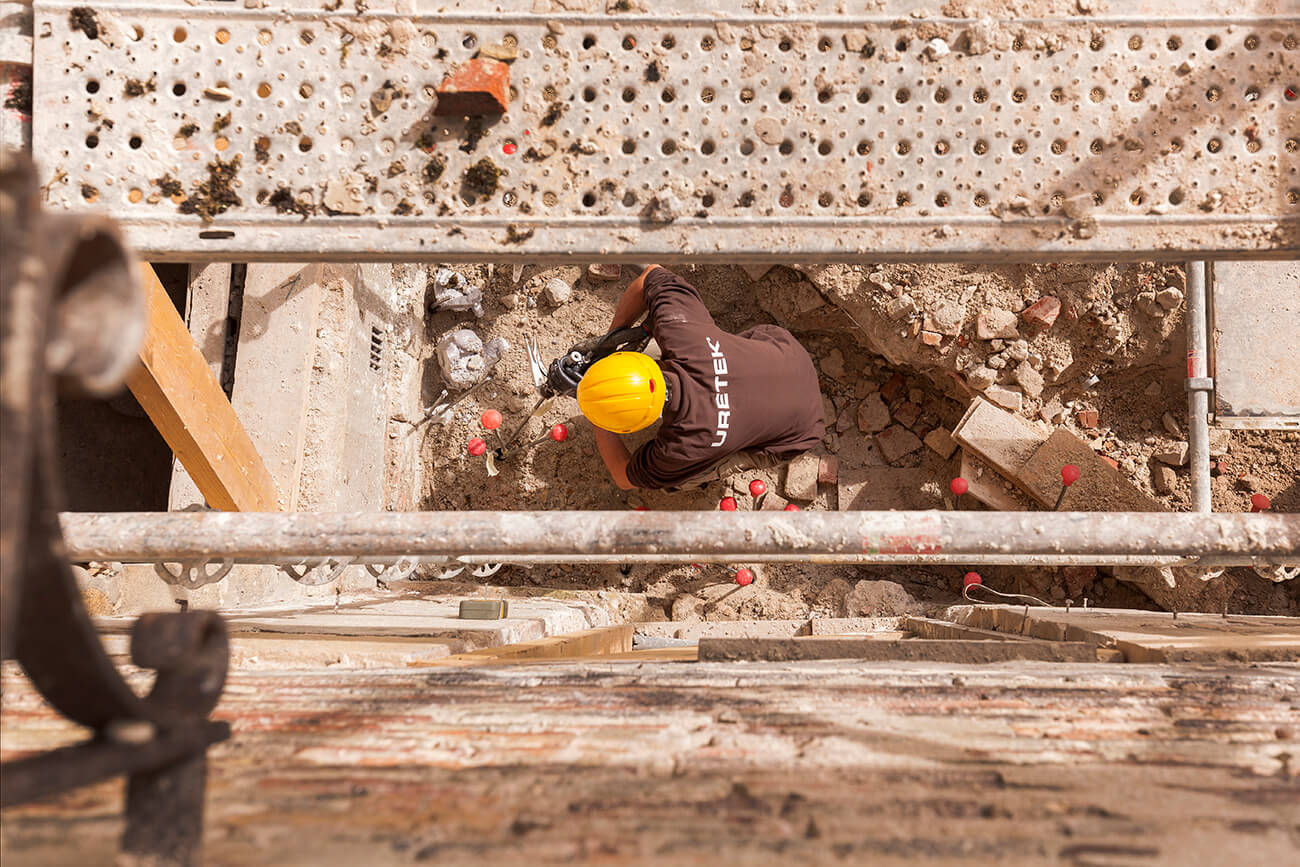

Stabilisierung von Fundament mit Kunstharzinjektion

Fundamentstabilisierung mit URETEK Expansionsharz

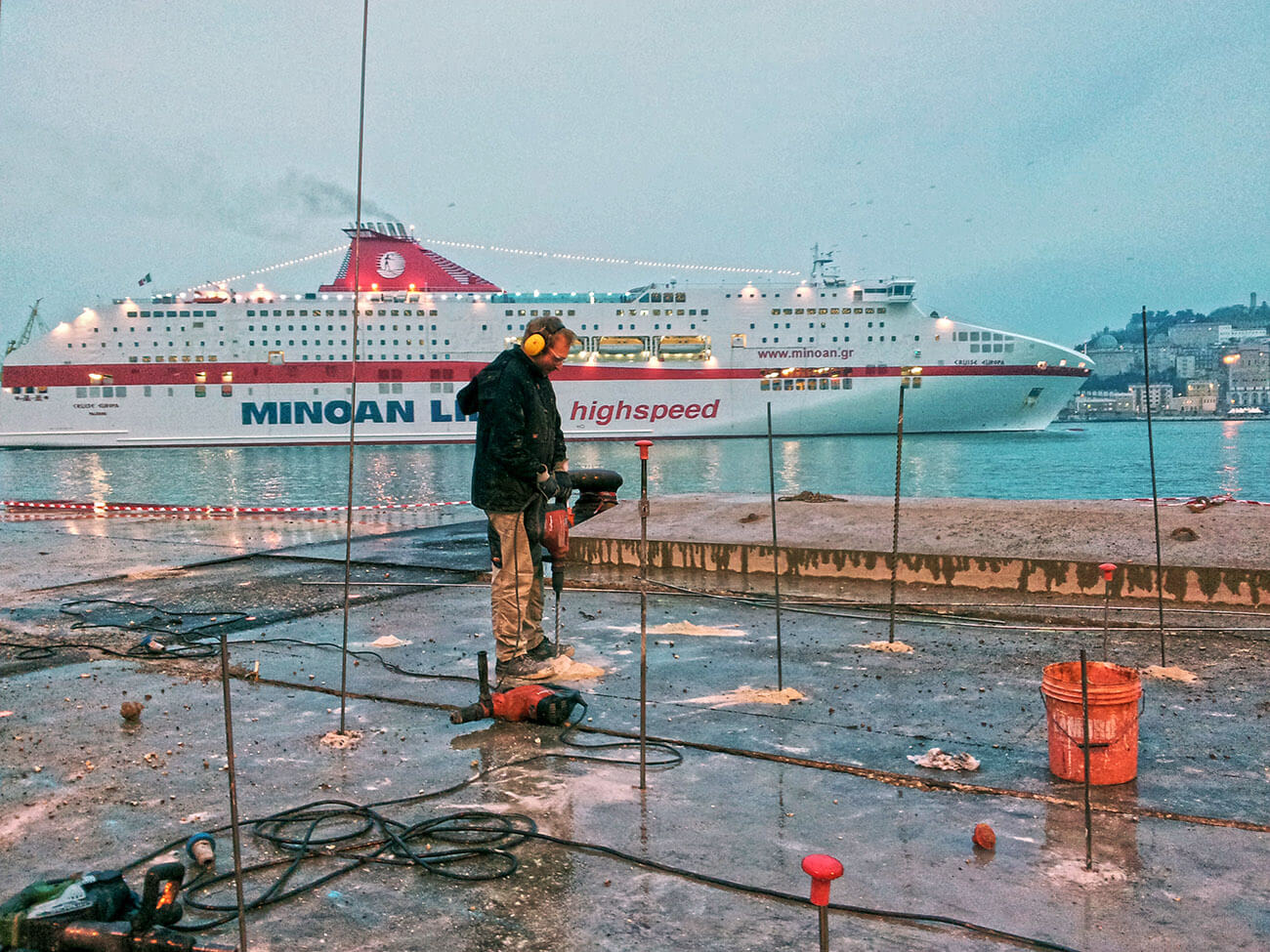

Stabilisierung von Bodenbelag in einem Hafen

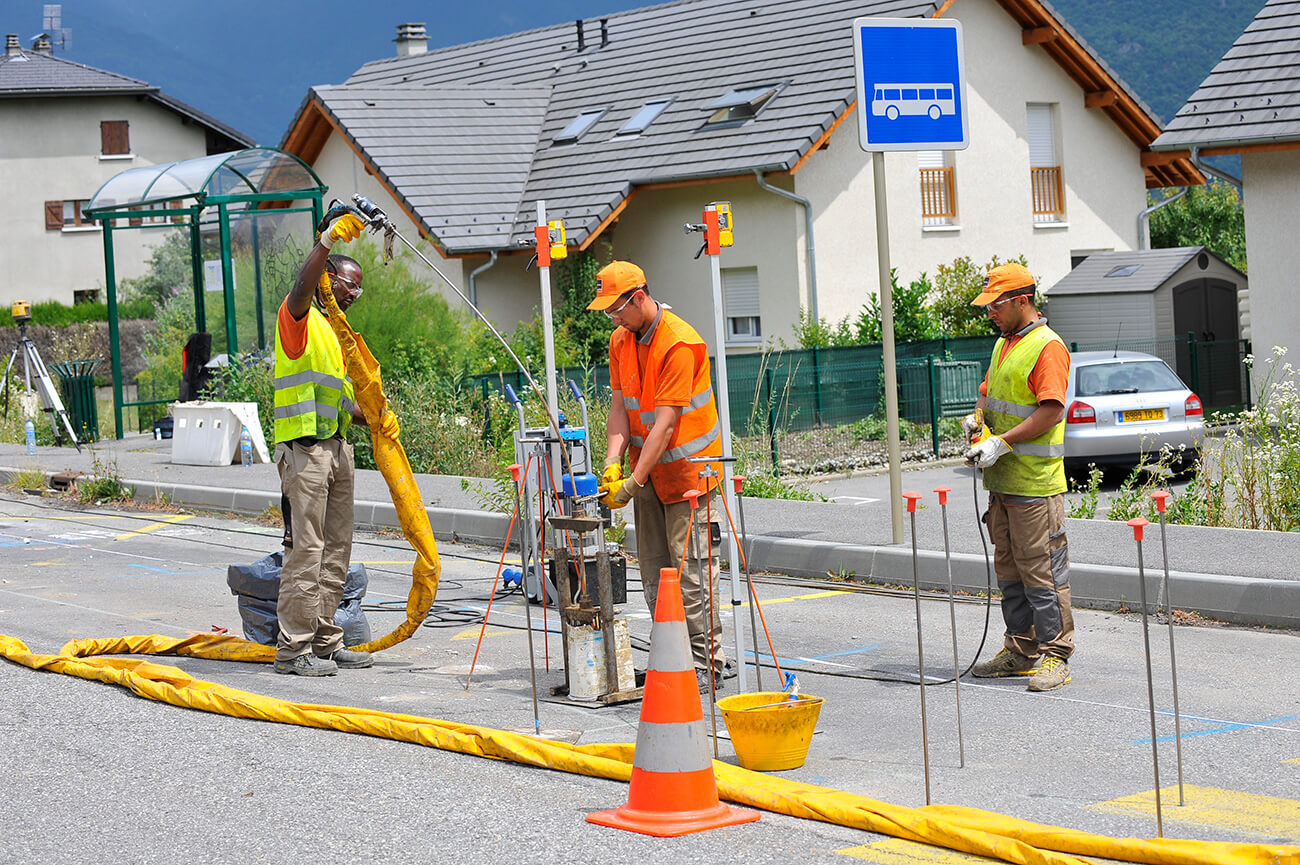

Stabilisierung von Fahrbahnbelag mit Kunstharzinjektion

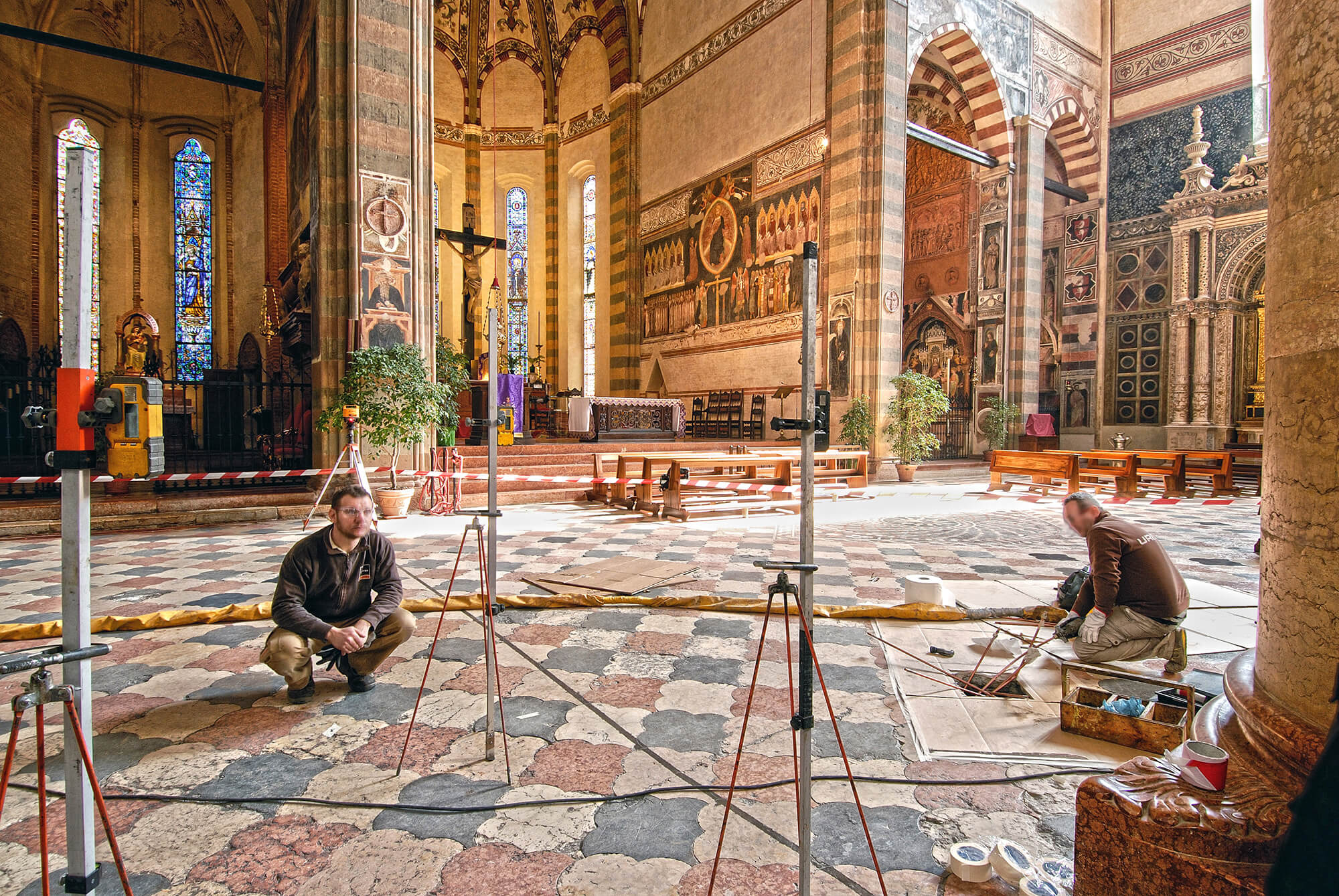

Anhebung des Bodens in einer historischen Kirche

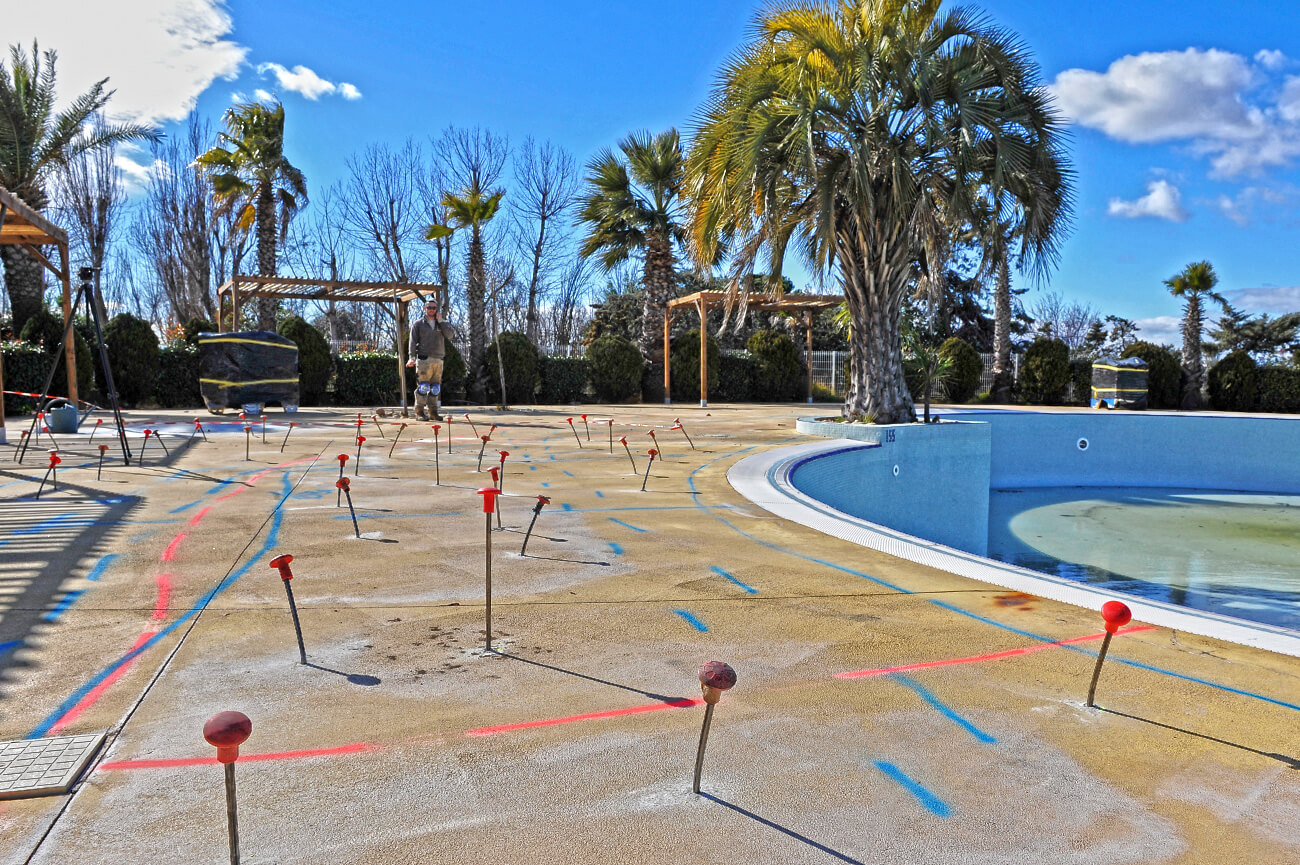

Anhebung des Bodenbelags in einem Schwimmbad

Wo wenden wir die Uretek Deep Injections® Methode an?

Strukturen, Häuser und Gebäude

Kirchen, Monumente, Wohnblöcke, Lagerhallen

Tragende Strukturen, Platten

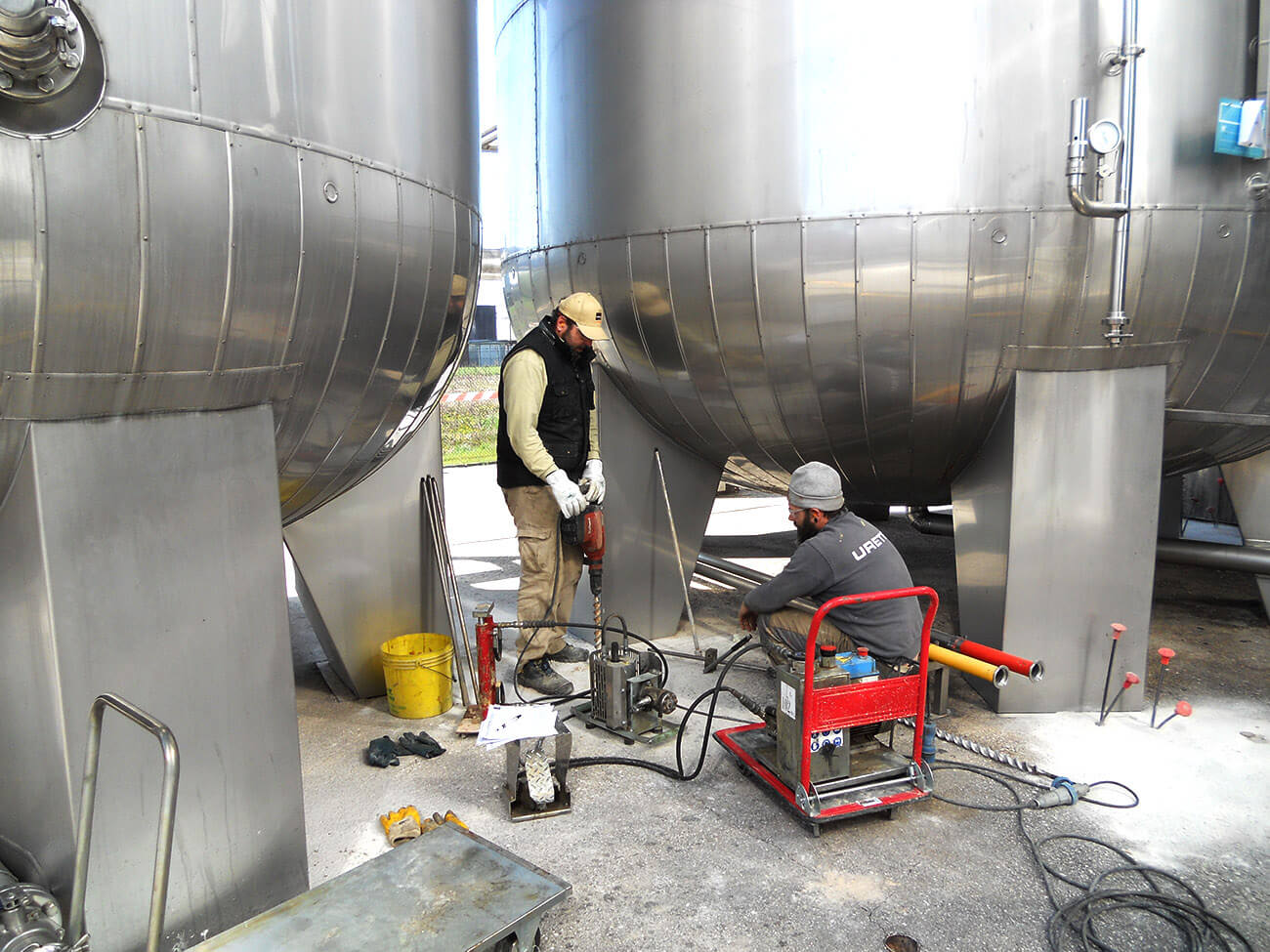

Hafenkais, Molen, Silos, Tanks

Brückenkräne

Ladehöfe

Bahndämme

Kläranlagen

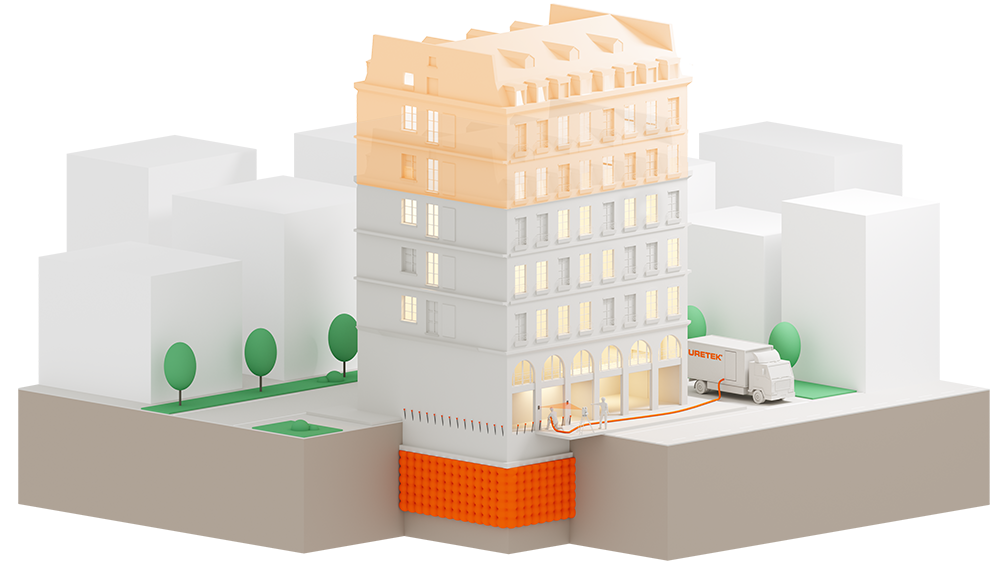

Aufstockungen bestehender Gebäude

Neubauten auf Industrieflächen

Schwimmbecken

Erhöhtes Maschinengewicht

Sockel von Viadukten

Windkraftanlagen

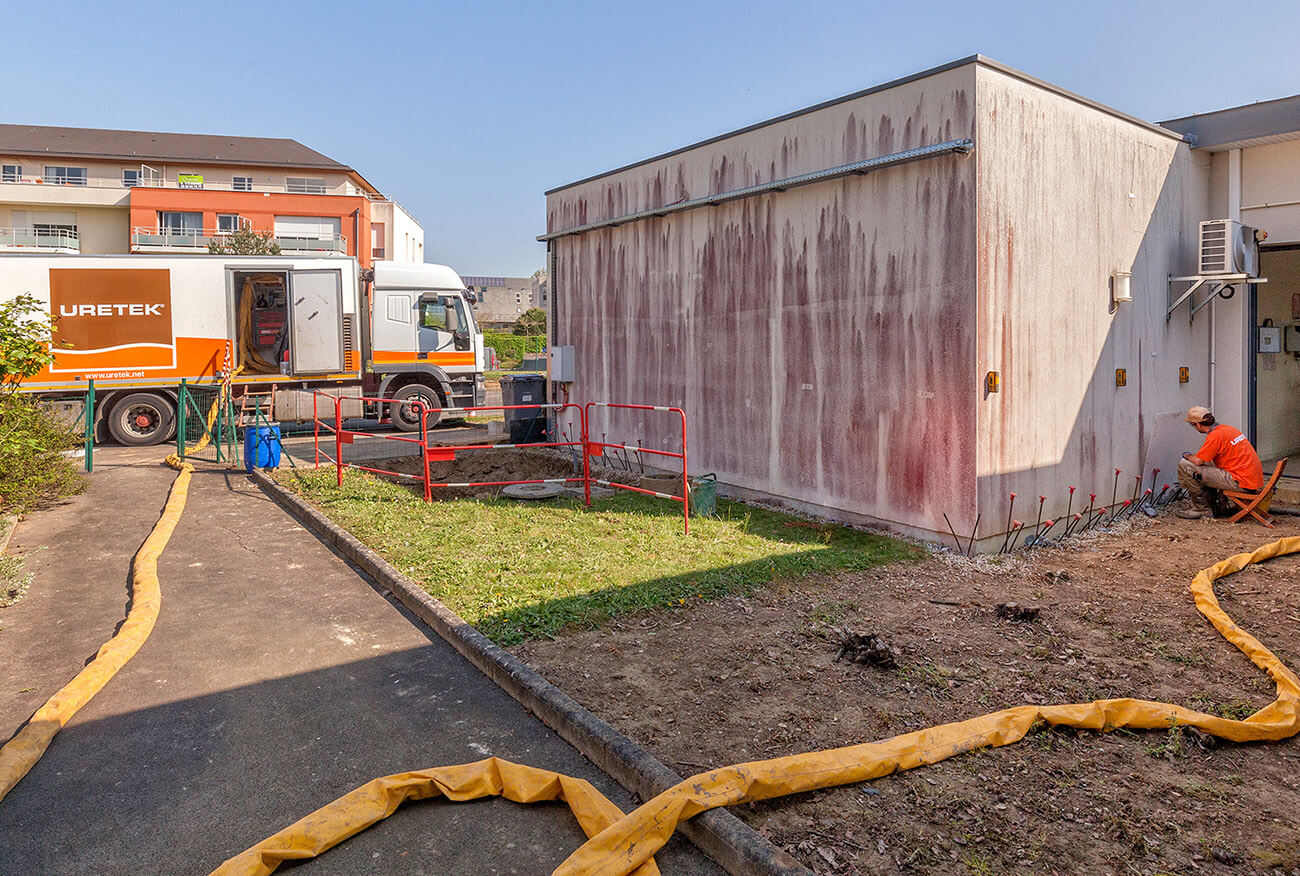

Wiederherstellung der Tragfähigkeit des Bodens nach einer Setzung
Verbesserung der hydraulischen und mechanischen Eigenschaften des Bodens
Steigerung der Tragfähigkeit des Bodens.
Verringerung des Verflüssigungsrisikos
Seismische Vorbeugung

Falls erforderlich, kann der Eingriff mit anderen Technologien wie Uretek Floor Lift®, Uretek Cavity Filling®, Uretek Walls Restoring® und Uretek Micro Anchors® kombiniert werden.

Abschließende Überprüfung

Wir überprüfen die Wirksamkeit unseres Eingriffs durch vergleichende geotechnische Tests vor und nach dem Eingriff, die dazu dienen, die tatsächliche Verbesserung der mechanischen Eigenschaften des Bodens zu quantifizieren.

Die unmittelbare Wirksamkeit unserer Lösung bedeutet, dass Tests sofort durchgeführt oder die Ergebnisse des Eingriffs überprüft werden können.

ENTDECKEN SIE DIE ÜBERWACHUNGSSYSTEME KLICKEN SIE HIER

Die Phasen

Kennzeichnung von Leitungen im Injektionsbereich
Vor den Arbeiten müssen Leitungen in der Nähe des Injektionsbereiches gekennzeichnet werden und auf etwaige Schäden untersucht werden.

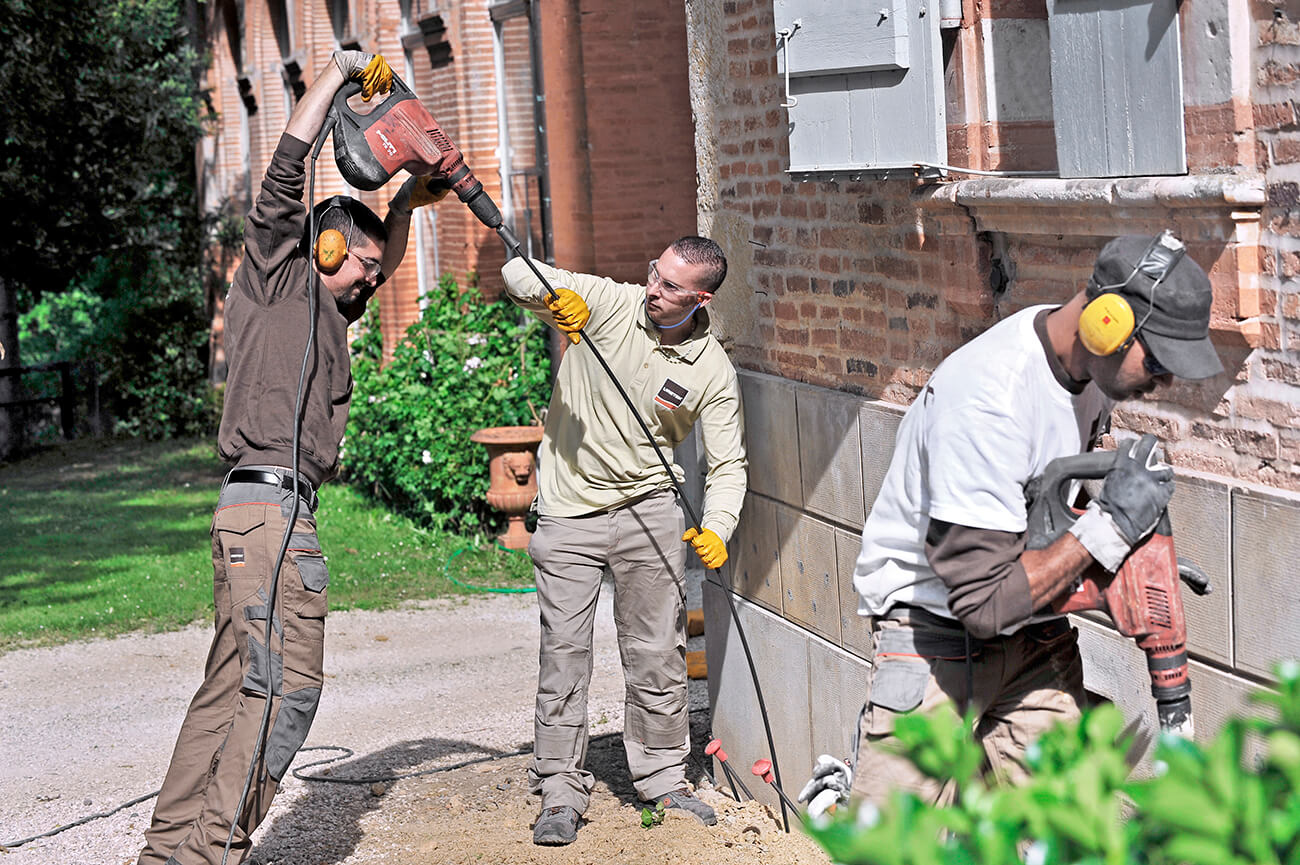

Bohrungen
Wir bohren in der Regel mit einem Bohrer von 26 mm Durchmesser.
Die Bohrungen erfolgen direkt in die Fundamente, um genau das zu behandelnde Bodenvolumen zu erreichen. Die Löcher werden nach Möglichkeit an der Außenseite der Struktur gebohrt. Da keine Abrissarbeiten notwendig sind und nur eine geringe Staubentwicklung bei den Arbeiten entsteht ist die gleichzeitige Nutzung des Gebäudes uneingeschränkt möglich.

Einführung von Multipoint-Lochrohren und Injektion von Geoplus®-Expansionsharz
Wir setzen die Multipoint-Rohre in die zuvor gebohrten Löcher ein und injizieren das URETEK Geoplus® Expansionsharz mit einer Pistole, in der die Harzkomponenten gemischt werden.

Anhebung und Überwachung
Das Harz breitet sich homogen im Baugrund aus, verdichtet ihn bei seiner Ausdehnung und führt zur Anhebung des darüber liegenden Bauwerks.

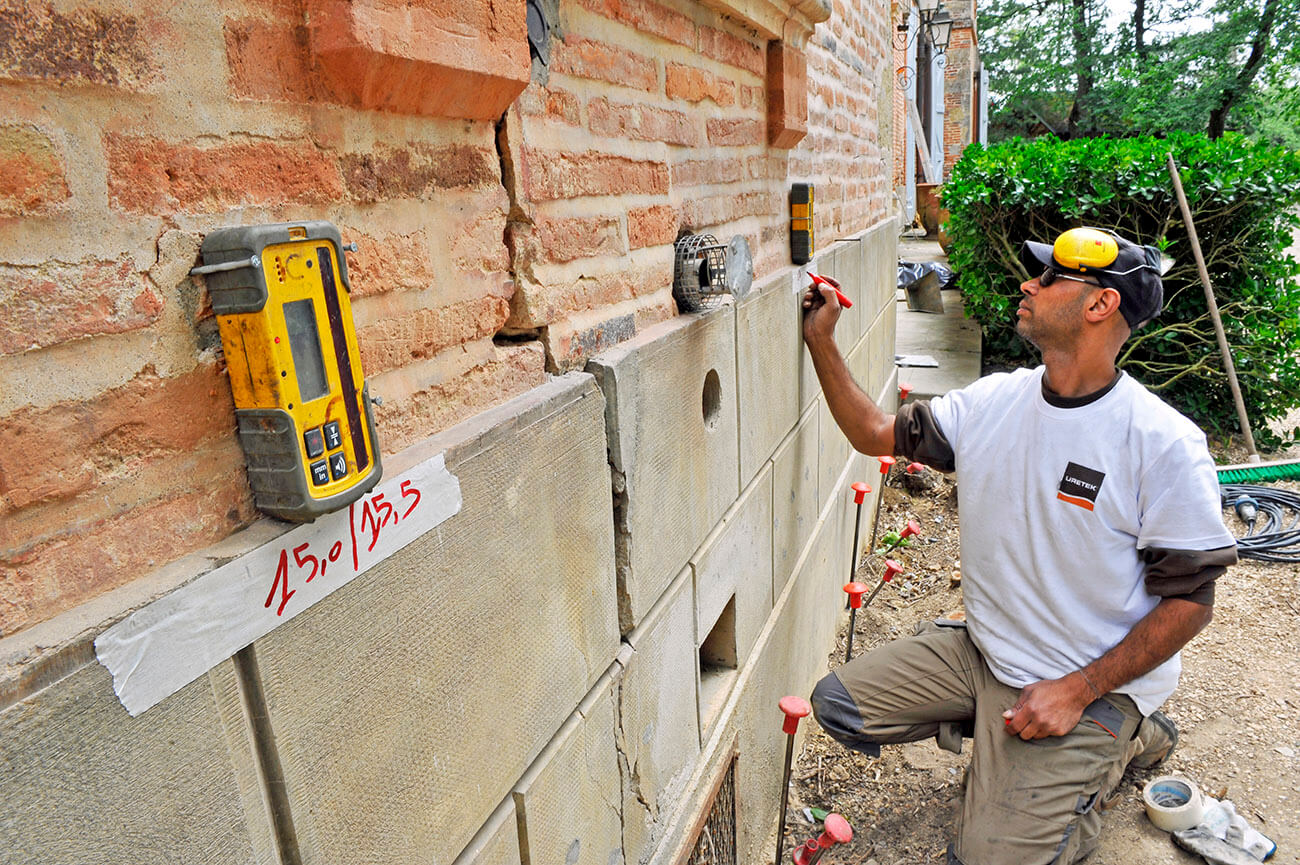

Wir kontrollieren die Anhebung sorgfältig mit einem Lasersystem.

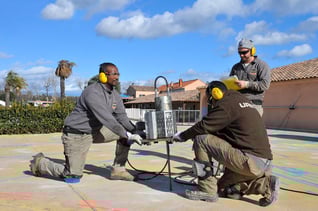

Überprüfung des Ergebnisses mit vergleichenden Rammsondierungen

Vor und nach den Verfestigungseingriffen werden Rammsondierungen durchgeführt, um die Zunahme der mechanischen Eigenschaften des Bodens zu überprüfen.

Endbearbeitung
Nach der Anhebung fahren wir mit der Nachbearbeitung fort und füllen die für die Injektion verwendeten Löcher.

KONTAKTIEREN SIE UNSERE TECHNISCHE ABTEILUNG KLICKEN SIE HIER

Finden Sie heraus, wie wir Setzungsprobleme gelöst haben

UNSERE VORGEHENSWEISE

Wir injizieren expandierende Harze in Übereinstimmung mit patentierten Verfahren, haben bisher mehr als 55.000 Eingriffe durchgeführt, davon über 1.000 allein in Österreich und bieten über 30 Jahre Erfahrung, Zielerreichung und Kundenzufriedenheit.
